Incidence Face haute













































Retour



Technique : Le patient est en décubitus ventral (ou assis) en position Front-nez-plaque. Le rayon directeur est incliné de 15°/20° par rapport à la verticale vers les pieds (ce qui permet de chasser les rochers vers le bas)
Point de sortie : nasion. Une position nez-menton-plaque avec un rayon droit donne une image équivalente.		 Résultat : L'ombre des rochers est projetée vers le bas (dégageant ainsi les orbites)  permettant une bonne visualisation des petites et grandes ailes du sphénoïde et de la fente sphénoïdale. Cette position est également favorable pour l'étude des sinus frontaux, des cellules ethmoïdales et du frontal.
.


http://www.apprentoile.u-bordeaux2.fr/Wanatradhtm/Os_05.htm

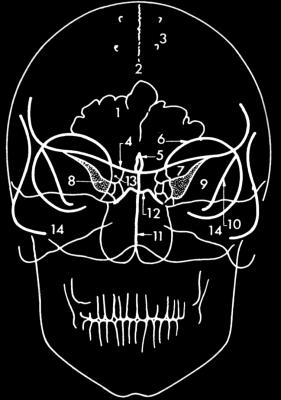

1. Sinus frontaux  2. Faux du cerveau  3. Granulations de Paccioni  4. Jugum sphénoïdal  5. Apophyse crista galli     6. Toit de l'orbite  7. Petite aile du sphénoïde  8. Fentes  sphénoïdales  9. Grande aile du sphénoïde   10. Ligne de Stenvers  11. Cloison nasale  12. Plancher de la selle turcique  13. Cellules ethmoïdales  14. Malaire
.

http://www.med.univ-rennes1.fr/cerf/edicerf/RADIOANATOMIE/002.html
Schéma d'une incidence face haute . 1. Sinus maxillaire , 2. Processus orbitaire externe de l'os zygomatique (malaire) , 3. Processus orbitaire externe du frontal , 4. Grande aile du sphénoïde, 5. Fissure orbitaire supérieure (fente sphénoïdale) , 6. Petite aile du sphénoïde, 7. Bord supérieur de la petite aile du sphénoïde , 8. Toit de l'orbite , 9. Suture lambdoïde, 10. Suture sagittale médiane , 11. Sinus frontal, 12. Apophyse crista galli, 13. Superposition de la lame criblée de l'ethmoïde et du jugum sphénoïdal, 14. Cellule ethmoïdale , 15. Sinus sphénoïdal, 16. Cloison nasale , 17. Cornet inférieur , 18. Rocher , 19. Bord supérieur du rocher , 20. Os planum (ou lame papyracée) , 21. Os malaire , 22. Mastoïde, 23. Apophyse styloïde.
