Le Siemens " Sensation16"

  Remonter

En scannographie, ces dernières années ont étés marquées par l'introduction des scanners multicoupes, qui a totalement relancé cette technologie. Depuis, les innovations les plus marquantes ont été la progression du nombre de barrettes détectrices qui, couplées à des vitesses de rotation du générateur toujours croissantes, permettent d'atteindre une résolution spatiale toujours plus fine pour des temps d'acquisition encore plus courts. Grâce à ces nouvelles caractéristiques, les applications se développent : l' imagerie 3D devient incontournable devant la quantité d'informations produites, les techniques d'imagerie cardiaque se multiplient, l'endoscopie virtuelle se développe et le scanner s'inscrit lui aussi comme outil de dépistage et d'aide au diagnostic.
L'accent est dons mis cette année sur la finesse et la multiplicité des cellules détectrices plus que sur la vitesse de rotation des générateurs.La gamme des scanners Siemens se décline selon trois familles principales :

1. SMILE
   Entrée de gamme. Il peut être installé en 3 heures. Sa vitesse de rotation est supérieure à 1 seconde.

2. EMOTION
   Trois modèles munis de moteur à courroie. Vitesse de rotation minimum : 0.8 sec. Nombre de barrettes = 2

3. SENSATION
   Cette famille comprend essentiellement :   SENSATION 4 et SENSATION 16.
   Le SENSATION 4 est la nouvelle appellation commerciale du Volume Zoom.
   L'acquisition est effectuée pendant un maximum de 100 secondes, à une vitesses de rotation de 0.5 seconde par tour et une épaisseur de coupe minimum de 0.5 mm pour une résolution maximale de 30 pl/cm.
   Il s'agit d'un moteur linéaire. Le tube présente un double foyer dynamique. Il est possible d'obtenir une résolution en bas contraste d 5 mm à 3 HU, 120 Mas et 17 mGy 'sur 20 cm fantôme cathplan). Le détecteur asymétrique du Sensation 4 est muni de 2 barrettes centrales de 1 mm de largeur puis de barrettes périphériques de 1.5 mm, 2.5 et 5 mm de largeur.
   Le SENSATION 16 bénéficie de la même technologie de rotation (moteur linéaire), des mêmes tubes et générateurs. La rotation s'accomplit en 0.5 voire 0.42 s pour les applications cardiaques pour une épaisseur minimum de reconstruction de 0.6 mm.

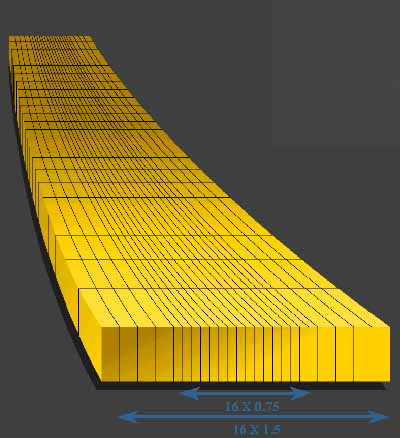

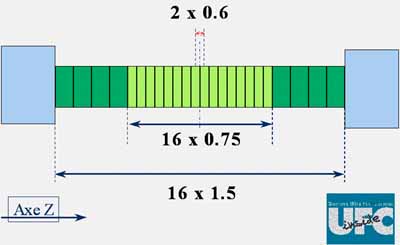

   On obtient donc une couverture maximale de 24 mm, la largeur minimale de 0.75 mm ayant été choisie comme étant celle offrant le meilleur compromis entre le rapport Signal/bruit et la résolution nécessaire. L'acquisition simultanée de 16 coupes permet une réduction très importante des temps d'examen.

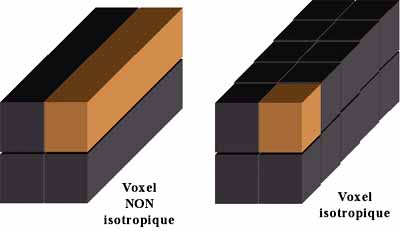

   Grâce à la finesse des détecteurs, il est alors possible d'obtenir une image isotropique pour tout format d'images.
   Ces détecteurs constitués des céramiques UFC sont fabriqués par Siemens.
   Acquisition et effet de cône : Pour répondre au problème de l'effet de cône à la reconstruction, Siemens a développé le mode Surview qui permet une reconstruction qui "suit l'hélice" : reconstruction à partir du cumul de plans d'images élémentaires dans l'axe du faisceau X, le long de l'éventail de l'hélice.
   Les consoles : L'informatique reste la même que celle du SENSATION 4 : elle se compose de deux consoles Navigator (Acquisition) et Wizard (Traitement) fontionnant dans l'environnement Syngo. On peut rajouter une station de travail  LEONARDO sur laquelle les images en format DICOM seront tranférées.
       (L.Menant et B.Lepage. Journal de Radiologie.Tome 83 N°7-8. Juillet-Août 2002)

Sensation 16  (Documents fournis par Siemens)
