Artéfacts de Repliement ou Aliasing













































Retour

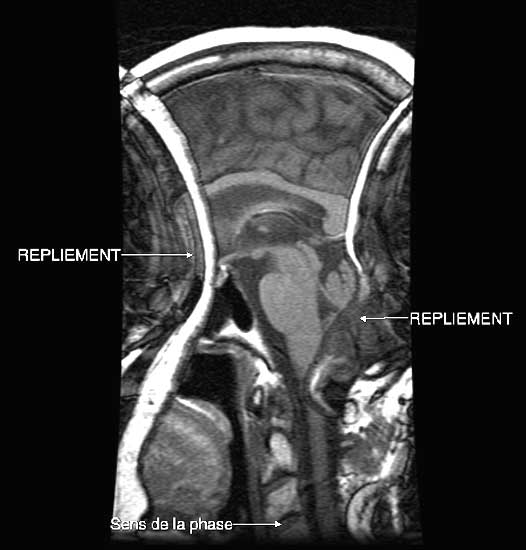

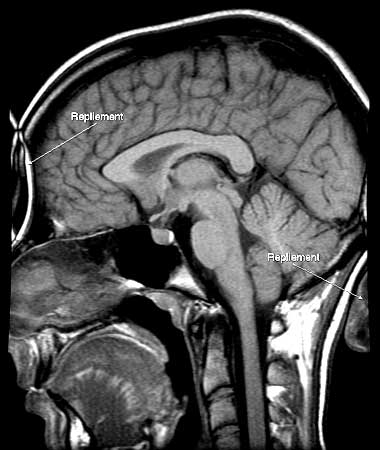

Les artéfacts se produisent lorsque la région anatomique explorée se trouve à l'extérieur du FOV dans la direction de la phase. Les impulsions RF qui sont appliquées excitent également les protons situés à l'extérieur du FOV, et ceux-ci commencent à émettre des signaux. Le système recueille ces données et introduit une erreur dans le signal , en le repliant dans l'image reconstruite.




Suppression du repliement de phase.

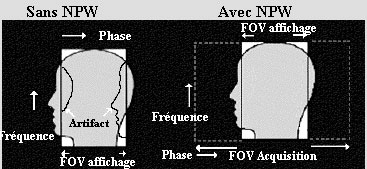

L'anti-repliement (NO PHASE WRAP) permet d'éviter ces artéfacts de repliement de Phase.
Lorsque NPW est activé, le système double l'échantillonnage du signal au dépens d'une excitation sur deux. En pratique, on peut résumer :

Double le FOV
Double la matrice de phase
 Réduit le nombre d'excitations de moitié pour conserver le même temps d'acquisition.
.
On peut également augmenter la taille du FOV au détriment de la résolution spatiale.
.
Enfin, on peut orienter les axes de codage de phase et de fréquence de telle sorte que la dimension du champ de vue (asymétrique) selon l'axe de la phase couvre tout l'objet.
On réalise alors une inversion phase/fréquence.

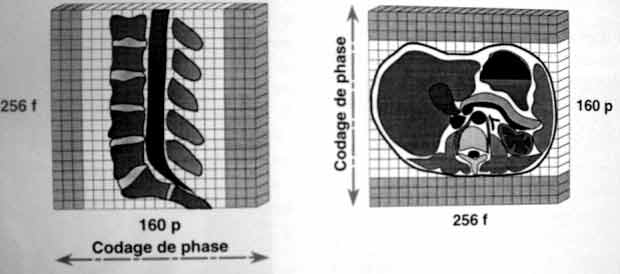

Schéma 1 : Matrice 256fx160p pixels carrés, codage de phase horizontal (option antirepliement)
Schéma 2 : Matrice 256fx160p pixels carrés, codage de phase vertical

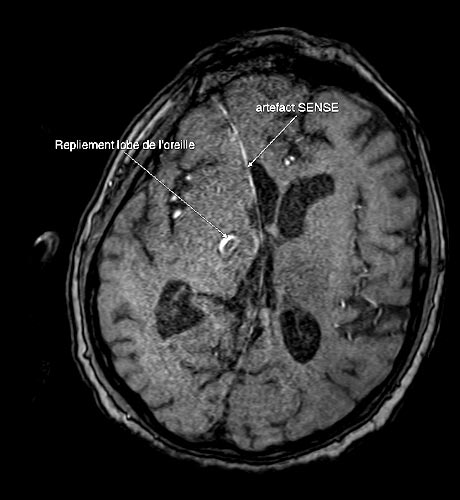

Repliement du à la technique SENSE
